DY150-EALAJ2-4D橫河渦街流量計

作者：瀏覽量：554 來源：時間：2021-09-13 22:26:51

信息摘要：

DY150-EALAJ2-4D橫河渦街流量計是經過現場檢驗的傳感器和本體組件（已安裝在260，000個YEWFLO單元中）與包含SSP（頻譜信號處理）技術的獨特數字電子元件有機結合的產物。即使在惡劣的工況條件下也可提供高精度和高穩定性。結合其高可靠性和魯棒設計，它可以提高設備的效率從而降低運行成本。

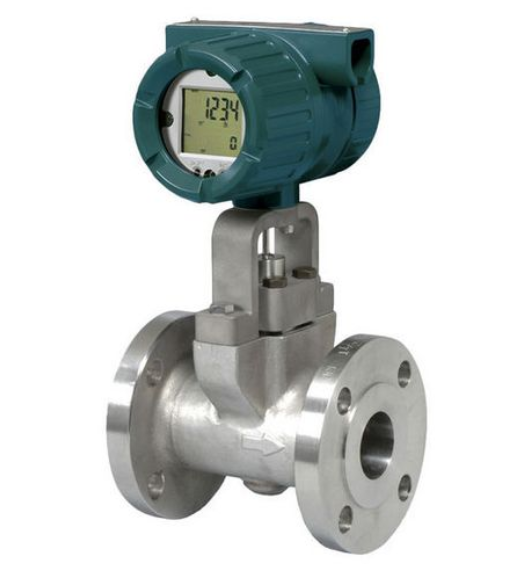

DY150-EALAJ2-4D橫河渦街流量計

概述：

結合了現場驗證傳感器和本體組件，在安裝的450,000多個裝置中使用了獨特而強大的數字技術組合，包括頻譜信號處理（SSP）—橫河電機的創新。即使在惡劣的工藝條件下，渦街流量計也能保持準確和穩定，并且具有高度的可靠性，其強大的設計可提高工廠效率并降低運營成本。

其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

DY150-EALAJ2-4D橫河渦街流量計

預測并指出了在管道振動、流量異常等情況下的工況變化。

一，一臺橫河DY渦街流量計突然沒有了電流輸出。
【故障檢查】：檢查供電電源正常，用BT200手操器進行回路測試，在J10參數中分別設定0%、25%、50%、的量程，都沒有電流輸出，判斷放大器有故障。
【故障處理】：更換放大器，并重新設定參數（K系數、口徑、量程等關鍵參數）后渦街流量計恢復正常。
二，某裝置工藝已經沒有流量，渦街流量計仍然顯示有流量。
【故障檢查】：先是懷疑小信號切除的設定問題，后檢查發現參數設置有誤，流量計的口徑尺寸設置有誤。
【故障處理】：修改口徑尺寸后，流量計顯示正常。如果參數設置正確，可以通過對低通濾波電容進行修正。
三，渦街流量計顯示誤差較大。
【故障檢查】：對照該表的技術協議，發現濾波電容設置與介質密度偏差較大。
【故障處理】：按照說明書，重新修改濾波電容后，流量計顯示正常。濾波電容修改一般液體低密度一檔，氣體低密度兩檔。
四，渦街流量計顯示為零。
【故障檢查】：分體式渦街流量計，同軸電纜中間斷了。
